单机布袋除尘器其结构一般由过滤袋、清灰装置、清灰控制装置等组成。过滤袋是过滤除尘的主体，它由滤布和固定框架组成。滤布(滤料)及所吸附的粉尘层构成过滤层，为了袋式除尘器的正常工作，要求滤料耐温，耐腐，，有足够的机械强度，除尘，阻力低，使用寿命长，成本低等。清灰及其控制装置是袋式除尘器按设定周期进行清灰的重要部件，其性能直接影响袋式除尘器的正常工作。
单机布袋除尘器的工作原理就是含尘气体由进风口进入，经过灰斗时，气体中部分大颗粒粉尘受惯性力和重力作用被分离出来，直接落入灰斗底部。含尘气体通过灰斗后进入中箱体的滤袋过滤区，气体穿过滤袋，粉尘被阻留在滤袋外表面，净化后的气体经滤袋口进入上箱体后，再由出风口排出。

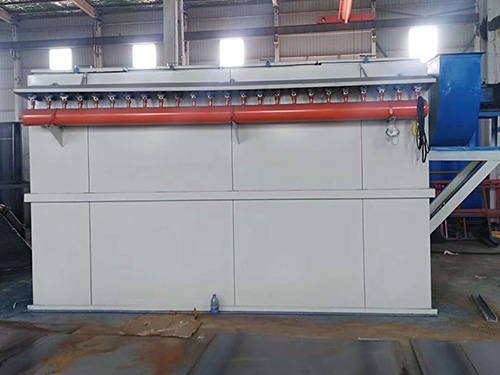

单机布袋除尘器的内部组成结构我们平时看到的只是它的外部结构，包括底部钢结构、灰斗、上箱体、箱体、进出风口、清灰装置、检测装置、电气控制、爬梯护栏、照明设施等等；布袋除尘器外部形状有圆柱体、正方体、长方体等等。那么布袋除尘器的内部结构如何，由哪些部件组成的呢?这是我们平时看不到的部分，布袋除尘器内部结构主要由花板、喷吹管、除尘布袋、除尘骨架组成，在这里将布袋除尘器内部结构向大家展示一下。
一、单机布袋除尘器花板：花板在布袋除尘器中起固定滤袋、与滤袋形成密封、隔开袋室和箱体的作用。在除尘器的维护中，常常忽视花板对除尘器收尘效果的影响。布袋除尘器上部的花板孔可以根据除尘器的不同设计来确定花板孔的大小及尺寸，同一块花板上的孔的尺寸要统一，以免会出现因除尘布袋涨圈卡不严密或涨圈弹不开，而漏灰的现象，除尘器花板尺寸取决于脉冲阀的喷吹能力。花板除承受滤袋和袋笼的重量外，还要承受除尘器内的气体压力，所以要有足够的刚度。一般布袋除尘器的花板的钢板厚度一般为4~6mm，主要取决于过滤室内悬挂除尘布袋的数量，为增加花板的刚度，花板上应增设加强筋。花板孔的加工应采用冲孔或采用等离子切割，不允许采用气割，制作完成后花板外观应平整、光洁，不应有翘曲或凹凸不平，其平面度偏差不大于花板长度的2/1000。
二、单机布袋除尘器喷吹管：脉冲布袋除尘器清灰用的喷吹管均采用无缝管，借助校直机进行直线度校正。喷吹短管(又称喷嘴)与喷吹管的焊接采用了工装摸具，二氧化碳保护焊接，减少变形，喷吹短管间的形位公差。喷吹管下侧正对滤袋 设有喷吹口，每根喷吹管上均设有一个脉冲阀并与压缩空气分配器相通。喷吹管借助支架固定在上箱体中，并设备了定位销，方便每次拆装后的准确复位。同时采用文氏管或类似结构的零件对压缩空气进行导流，有助于压缩空气气流方向的稳定，但文氏管或类似零件的结构会导致设备阻力的增加，我们采用的喷嘴有同样的导流效果但没有增加设备阻力之忧。
